IMPIANTI - Casa |
|
| |
| - |
| Impianto di riscaldamento per abitazione |
Viene realizzato mediante la posa di pannelli termoisolanti sul massetto ( o caldana), in modo da evitare inutili dispersioni termiche verso il basso, sopra il quale viene posto un telo in PVC che ha la funzione di evitare infiltrazioni di acqua nei pannelli isolanti.
Sopra il telo viene posto il tubo con il tradizionale metodo a "chiocciola", con interasse opportunamente calcolato per raggiungere il fabbisogno termico necessario, ancorato su rete elettrosaldata mediante specifiche clips di fissaggio.
La rete contribuisce anche a dare maggiore consistenza al massetto in calcestruzzo, che avrà uno spessore di cm 6 e che, miscelato con un opportuno liquido fluidificante, risulta più compatto e quindi senza vuoti d'aria. |
| |

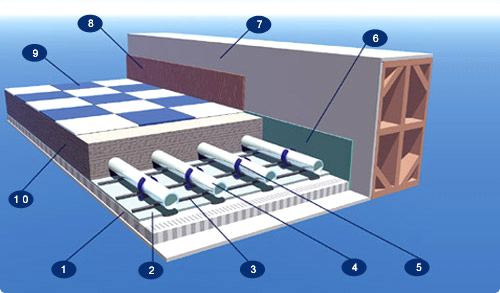

| Sezione del pavimento |
 |
 |
| 1] |
|
pannello polistirolo alta densità |
| 2] |
|
foglio in polietilene |
| 3] |
|
rete elettrosaldata |
| 4] |
|
tubo multistrato |
| 5] |
|
clips |
| 6] |
|
giunto di dilatazione |
| 7] |
|
intonaco |
| 8] |
|
battiscopa |
| 9] |
|
pavimento |
| 10] |
|
massetto additivato |
|
|
 |
|
|
|
| |
|
|
|
|
